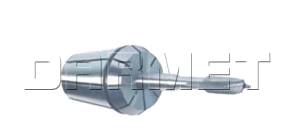

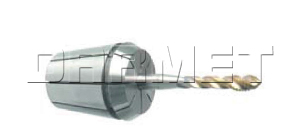

Kleštiny ER-M s vnitřním čtvercem

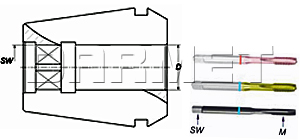

Specifikace:

TYP ER-M; ER16-ER32

ER	M	D	SW	Kód:
16	3	3,5	2,7	ER16M.D3,5
16	3,5	4	3	ER16M.D04
16	4	4,5	3,4	ER16M.D4,5
16	4	5	4	ER16M.D05
16	5	5,5	4,3	ER16M.D5,5
16	5-6-8	6	4,9	ER16M.D06
16	6-8	6,3	5	ER16M.D6,3
16	7-10	7	5,5	ER16M.D07
16	8	8	6,2	ER16M.D08
16	9-12	9	7	ER16M.D09
16	10	10	8	ER16M.D10
20	3	3,5	2,7	ER20M.D3,5
20	3,5	4	3	ER20M.D04
20	4	4,5	3,4	ER20M.D4,5
20	4	5	4	ER20M.D05
20	5	5,5	4,3	ER20M.D5,5
20	5-6-8	6	4,9	ER20M.D06
20	6-8	6,3	5	ER20M.D6,3
20	7-10	7	5,5	ER20M.D07
20	8	8	6,2	ER20M.D08
20	9-12	9	7	ER20M.D09
20	10	10	8	ER20M.D10
20	14	11	9	ER20M.D11
20	14	11,2	9	ER20M.D12
25	3	3,5	2,7	ER25M.D3,5
25	3,5	4	3	ER25M.D04
25	4	4,5	3,4	ER25M.D4,5
25	4	5	4	ER25M.D05
25	5	5,5	4,3	ER25M.D5,5
25	5-6-8	6	4,9	ER25M.D06
25	6-8	6,3	5	ER25M.D6,3
25	7-10	7	5,5	ER25M.D07
25	8	8	6,2	ER25M.D08
25	9-12	9	7	ER25M.D09
25	10	10	8	ER25 M.D10
25	14	11	9	ER25M.D11
25	14	11,2	9	ER25M.D11,2
25	16	12	9	ER25M.D12
25	18	14	11	ER25M.D14
25	20	16	12	ER25M.D16
32	3	3,5	2,7	ER35M.D3,5
32	3,5	4	3	ER35M.D04
32	4	4,5	3,4	ER35M.D4,5
32	4	5	4	ER35M.D05
32	5	5,5	4,3	ER35M.D5,5
32	5-6-8	6	4,9	ER35M.D06
32	6-8	6,3	5	ER35M.D6,3
32	7-10	7	5,5	ER35M.D07
32	8	8	6,2	ER35M.D08
32	9-12	9	7	ER35M.D09
32	10	10	8	ER35M.D10
32	14	11	9	ER35M.D11
32	14	11,2	9	ER35M.D11,2
32	16	12	9	ER35M.D12
32	16	12,5	10	ER35M.D12,5
32	18	14	11	ER35M.D14
32	20	16	12	ER35M.D16
32	24	18	14,5	ER35M.D18
32	27	20	16	ER35M.D20

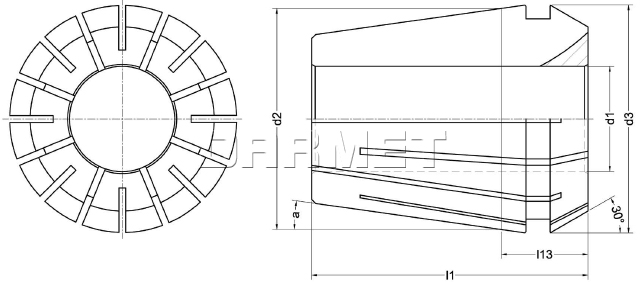

NORMA ER
PARAMETRY	ER 11	ER 16	ER 20	ER 25	ER 32	ER 40
d1	1÷ 7	1÷ 10	1÷ 13	1÷ 16	2÷ 20	3÷30
Upínací rozsah	0,5 mm	0,5÷ 1 mm	0,5÷ 1 mm	0,5÷ 1 mm	0,5÷ 1 mm	1 mm
d2	11	16	20	25	32	40
d3	11,5	17,0	21,0	26,0	33,0	41,0
a AT3	8°	8°	8°	8°	8°	8°
l1	18,0	27,5	31,5	34,0	40,0	46,0
l13 max	6,6	10,6	11,5	12	13	15
