Závitníky metrické ISO DIN-13

ZÁVITNÍKY METRICKÉ ISO DIN-13

M_szkic

371_szkic

376_szkic

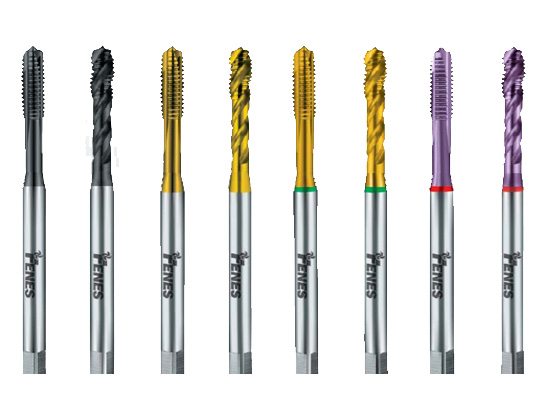

din_13
Rm [N/mm2]
≤ 800 ≤ 1000 ≤ 1200 1200 ≤ 1400
Materiál HSS-E HSS-E HSS-E HSS-E HSS-E HSS-E HSS-E HSS-E
Typ otvoru szkic_przelotowy szkic_nieprzelotowy szkic_przelotowy szkic_nieprzelotowy szkic_przelotowy szkic_nieprzelotowy szkic_przelotowy szkic_nieprzelotowy
Úkos B C
B
C
B
C
B
C
Tolerance ISO-2 6H
ISO-2 6H ISO-2 6H ISO-2 6H ISO-2 6H ISO-2 6H ISO-2 6H ISO-2 6H
Povlak OX
OX
TiN
TiN
TiN
TiN
TiCN
TiCN


DIN 371 P [mm] I1 I2 - B I2 - C I3 d2 kwad wier Typ Rm < 800 Rm < 1000 Rm < 1200 1200 Rm < 1400
M 3 0,5 56 10 6 18 3,5 2,7 2,5 průchozí 199 Kč 318 Kč 399 Kč 430 Kč
neprůchozí 197 Kč 318 Kč 398 Kč 415 Kč
M 4 0,7 63 12 8 21 4,5 3,4 3,3 průchozí 213 Kč 331 Kč 401 Kč 432 Kč
neprůchozí 208 Kč 328 Kč 399 Kč 417 Kč
M 5 0,8 70 14 10 25 6 4,9 4,2 průchozí 218 Kč 338 Kč 419 Kč 450 Kč
neprůchozí 215 Kč 336 Kč 417 Kč 434 Kč
M 6 1 80 16 12 30 6 4,9 5,0 průchozí 218 Kč 338 Kč 419 Kč 452 Kč
neprůchozí 215 Kč 336 Kč 417 Kč 435 Kč
M 8 1,25 90 18 15 35 8 6,2 6,8 průchozí 299 Kč 385 Kč 459 Kč 497 Kč
neprůchozí 238 Kč 358 Kč 468 Kč 475 Kč
M 10 1,5 100 20 18 39 10 8 8,5 průchozí 314 Kč 457 Kč 521 Kč 561 Kč
neprůchozí 283 Kč 421 Kč 567 Kč 618 Kč

DIN 376 P [mm] I1 I2 - B I2 - C d2 kwad wier Typ Rm < 800 Rm < 1000 Rm < 1200 1200 Rm < 1400
M 12
1,75 110 22 18 9 7 10,2 průchozí 411 Kč 526 Kč 735 Kč 796 Kč
neprůchozí 428 Kč 551 Kč 801 Kč 857 Kč
M 14
2 110 14 20 11 9 12,0 průchozí 597 Kč 852 Kč 980 Kč 1082 Kč
neprůchozí 663 Kč 893 Kč 970 Kč 990 Kč
M 16
2 110 26 20 12 9 14,0 průchozí 669 Kč 924 Kč 1061 Kč 1173 Kč
neprůchozí 725 Kč 990 Kč 1051 Kč 1133 Kč
M 18
2,5 125 30 25 14 11 15,5 průchozí
neprůchozí
M 20
2,5 140 30 25 16 12 17,5 průchozí 1005 Kč 1428 Kč 1581 Kč 1622 Kč
neprůchozí 1102 Kč 1530 Kč 1510 Kč 1571 Kč
M 22
2,5 140 30 25 18 14,5 19,5 průchozí
neprůchozí
M 24
3
160
36 30
18
14,5
21,0 průchozí 2122 Kč 2357 Kč
neprůchozí 1479 Kč 1704 Kč 2081 Kč 2081 Kč
