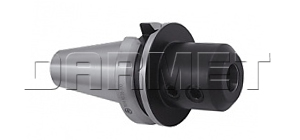

Koncový upínač pro frézy s válcovou stopkou Weldon DIN1835-B,BT-WE,APX(7624)

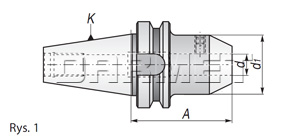

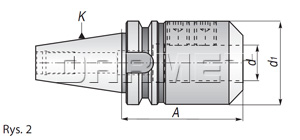

K (7:24)	d	A	Rys.	d1	Váha (kg)	Kód:	Šroub
30	6	50	1	25	0,50	BT30.A50.WE06	M6
30	8	50	1	28	0,50	BT30.A50.WE08	M8
30	10	50	1	35	0,60	BT30.A50.WE10	M10
30	12	50	1	42	0,60	BT30.A50.WE12	M12
30	16	63	1	48	0,90	BT30.A63.WE16	M14
30	20	63	1	52	1,00	BT30.A63.WE20	M16
40	6	50	1	25	0,90	BT40.A50.WE06	M6
40	8	50	1	28	0,90	BT40.A50.WE08	M8
40	10	63	1	35	1,00	BT40.A63.WE10	M10
40	12	63	1	42	1,10	BT40.A63.WE12	M12
40	14	63	1	44	1,30	BT40.A63.WE14	M12
40	16	63	1	48	1,40	BT40.A63.WE16	M14
40	20	63	1	50	1,40	BT40.A63.WE20	M16
40	25	90	2	63	2,00	BT40.A90.WE25	2xM18
40	32	100	2	72	2,30	BT40.A100.WE32	2xM20
50	6	63	1	25	3,30	BT50.A63.WE06	M6
50	8	63	1	28	3,30	BT50.A63.WE08	M8
50	10	63	1	35	3,60	BT50.A63.WE10	M10
50	12	80	1	42	3,80	BT50.A80.WE12	M12
50	14	80	1	44	3,90	BT50.A80.WE14	M12
50	16	80	1	48	4,10	BT50.A80.WE16	M14
50	20	80	1	52	4,30	BT50.A80.WE20	M16
50	25	100	2	63	5,00	BT50.A100.WE25	2xM18
50	32	105	2	72	5,30	BT50.A105.WE32	2xM20
50	40	120	2	90	5,60	BT50.A120.WE40	2xM20
50	50	130	2	100	6,10	BT50.A130.WE50	2xM20

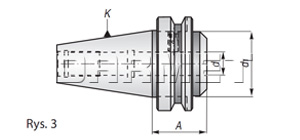

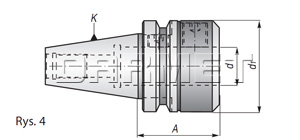

K (7:24)	d	A	Rys.	d1	Váha(kg)	Kód:	Šroub
MAS 403-BT, 7624

40	6	35	3	25	0,80	BT40.A35.WE06	M6
40	8	35	3	28	0,80	BT40.A35.WE08	M8
40	10	37	3	35	0,90	BT40.A37.WE10	M10
40	12	37	3	42	1,00	BT40.A37.WE12	M12
40	14	37	3	44	1,15	BT40.A37.WE14	M12
40	16	37	3	48	1,25	BT40.A37.WE16	M14
40	20	37	3	50	1,20	BT40.A37.WE20	M16
40	25	60	4	63	1,80	BT40.A60.WE25	M16, M18
40	32	65	4	72	2,10	BT 40.A65.WE32	M18, M20
50	20	40	3	52	4,00	BT50.A40.WE20	M16
50	25	60	4	63	4,70	BT50.A60.WE25	M16, M18
50	32	70	4	72	5,00	BT50.A70.WE32	M18, M20

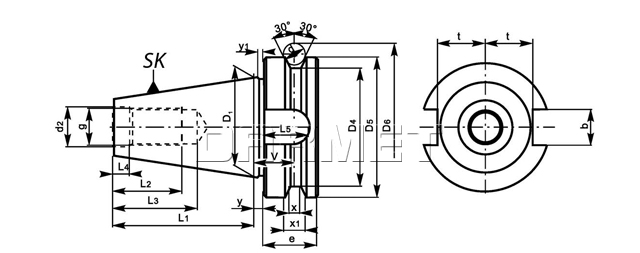

_SK	_D1	_bH12	_d2	_g	_L1	_L2	_L3	_L4	_L5	_t	_D4	_D5	_e	_v	_x	_x1	_y	_y1
NORMY MAS 403-BT

30	31,75	16,1	12,5	M12	484	24	34	7	17	16,3	38	46	20	13,6	4	8	2	2
40	44,45	16,1	17,9	M16	65,4	30	43	9	21	22,6	53	63	25	16,6	5	10	2	2
50	69,85	25,7	25,0	M24	101,8	45	62	13	31	35,4	85	100	35	23,2	7	15	3	3
