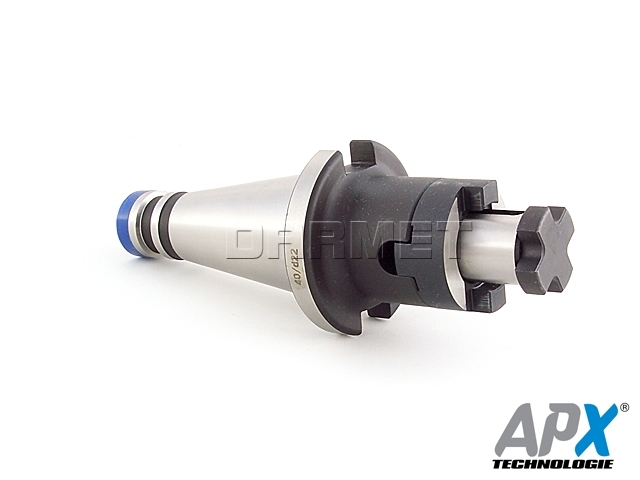

Frézovací trn s unašecí drážkou DIN 138, ISO-DC, APX (7332)

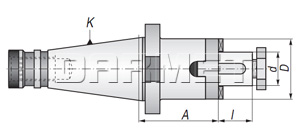

K (7:24)	d	A	I	D	Kód:
DIN 2080, 7332


30	16	35	17	32	ISO30.A35.D16C	M8	D16	D16
30	22	35	19	40	ISO30.A35.D22C	M10	D22	D22
30	27	35	21	48	ISO30.A35.D27C	M12	D27	D27
30	16	50	17	32	ISO30.A50.D16C	M8	D16	D16
30	22	50	19	40	ISO30.A50.D22C	M10	D22	D22
30	27	50	21	48	ISO30.A50.D27C	M12	D27	D27
30	32	50	24	58	ISO30.A50.D32C	M16	D32	D32
30	16	73	17	32	ISO30.A73.D16C	M8	D16	D16
30	22	73	19	40	ISO30.A73.D22C	M10	D22	D22
30	27	73	21	48	ISO30.A73.D27C	M12	D27	D27
40	16	37	17	32	ISO40.A37.D16C	M8	D16	D16
40	22	37	19	40	ISO40.A37.D22C	M10	D22	D22
40	27	37	21	48	ISO40.A37.D27C	M12	D27	D27
40	32	41	24	58	ISO40.A41.D32C	M16	D32	D32
40	40	45	27	70	ISO40.A45.D40C	M20	D40	D40
40	16	52	17	32	ISO40.A52.D16C	M8	D16	D16
40	22	52	19	40	ISO40.A52.D22C	M10	D22	D22
40	27	52	21	48	ISO40.A52.D27C	M12	D27	D27
40	32	52	24	58	ISO40.A52.D32C	M16	D32	D32
40	40	52	27	70	ISO40.A52.D40C	M20	D40	D40
40	16	75	17	32	ISO40.A75.D16C	M8	D16	D16
40	22	75	19	40	ISO40.A75.D22C	M10	D22	D22
40	27	75	21	48	ISO40.A75.D27C	M12	D27	D27
40	32	75	24	58	ISO40.A75.D32C	M16	D32	D32
40	40	75	27	70	ISO40.A75.D40C	M20	D40	D40
50	16	55	17	32	ISO50.A55.D16C	M8	D16	D16
50	22	55	19	40	ISO50.A55.D22C	M10	D22	D22
50	27	55	21	48	ISO50.A55.D27C	M12	D27	D27
50	32	55	24	58	ISO50.A55.D32C	M16	D32	D32
50	40	55	27	70	ISO50.A55.D40C	M20	D40	D40
50	50	55	30	90	ISO50.A55.D50C	M24	D50	D50
50	16	78	17	32	ISO50.A78.D16C	M8	D16	D16
50	22	78	19	40	ISO50.A78.D22C	M10	D22	D22
50	27	78	21	48	ISO50.A78.D27C	M12	D27	D27
50	32	78	24	58	ISO50.A78.D32C	M16	D32	D32
50	40	78	27	70	ISO50.A78.D40C	M20	D40	D40
50	50	78	30	90	ISO50.A78.D50C	M24	D50	D50

Příslušenství
	Pojistný šroub		Hnací kroužek		klin

_SK	_a±0,2	_bH12	_d1	_d2	_d3	_d4	_e	_e1	_L1	_L2	_L3	_L4	_L5	_L6	_L7	_L8
NORMY DIN 2080

30	1,6	16,1	31,75	17,4	M12	50,0	8	1,6	68,4	48,4	3	24	33,5	-	-	32,4
40	1,6	16,1	44,45	25,3	M16	63,0	10	1,6	93,4	65,4	5	30	42,5	82	7	45
50	3,2	25,7	69,85	39,6	M24	97,5	12	3,2	126,8	-	-	45	61,5	115	13,3	70,6
