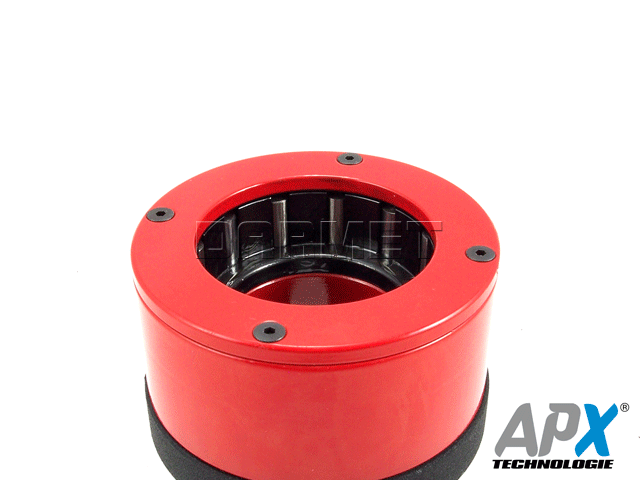

Tightening fixtures, TBK30, TBK40, TBK50

Vlastnosti a nastavení:

Zařízení TBK užijte následovně:

• - Montáž šroubů, nejdříve přimontovat zařízení k desce, množství šroubů musí odpovídat počtu děr na základně zařízení TBK (v tomto případě 4 ks šroubů M6)

  - Zvolíme jednotky sady a dimenzi na základě patice zařízení (v tomto příkladu montážní sada s kuželem DIN 30)

  - Zvolíme nástoj, který chceme připojit

  - Upneme pouzdo svorky (v tomot případě ER)

  - Matici svorky

  - Napěťový klíč spolu s vložkou na matici svorky



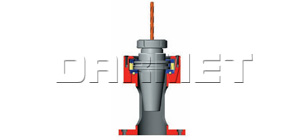

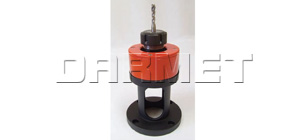

  První věc, kterou musíme udělat je monžáž zařízení TBK na desce pomocí šroubů, Další je smontovat sadu v zařízení. Dále pak je zavedení šroubu kleštiny s montáží ručně. Dále vložíme assy nástroj.  Pro zajištění správné montáže musíme šroubovat směrem dolů napěťovým klíčem s napětím odpovídajícím velikosti kleštiny a matice.  Během šroubování směrem dolů montážní sady zařízení, se nebude hýbat, jelikož má zařízení spojku, která poskytuje pohyb montážní sady. Pro rozebrání provádíme sekvenci pravého i levého chodu. Začneme šroubovat ven matici napěťovým klíčem.
