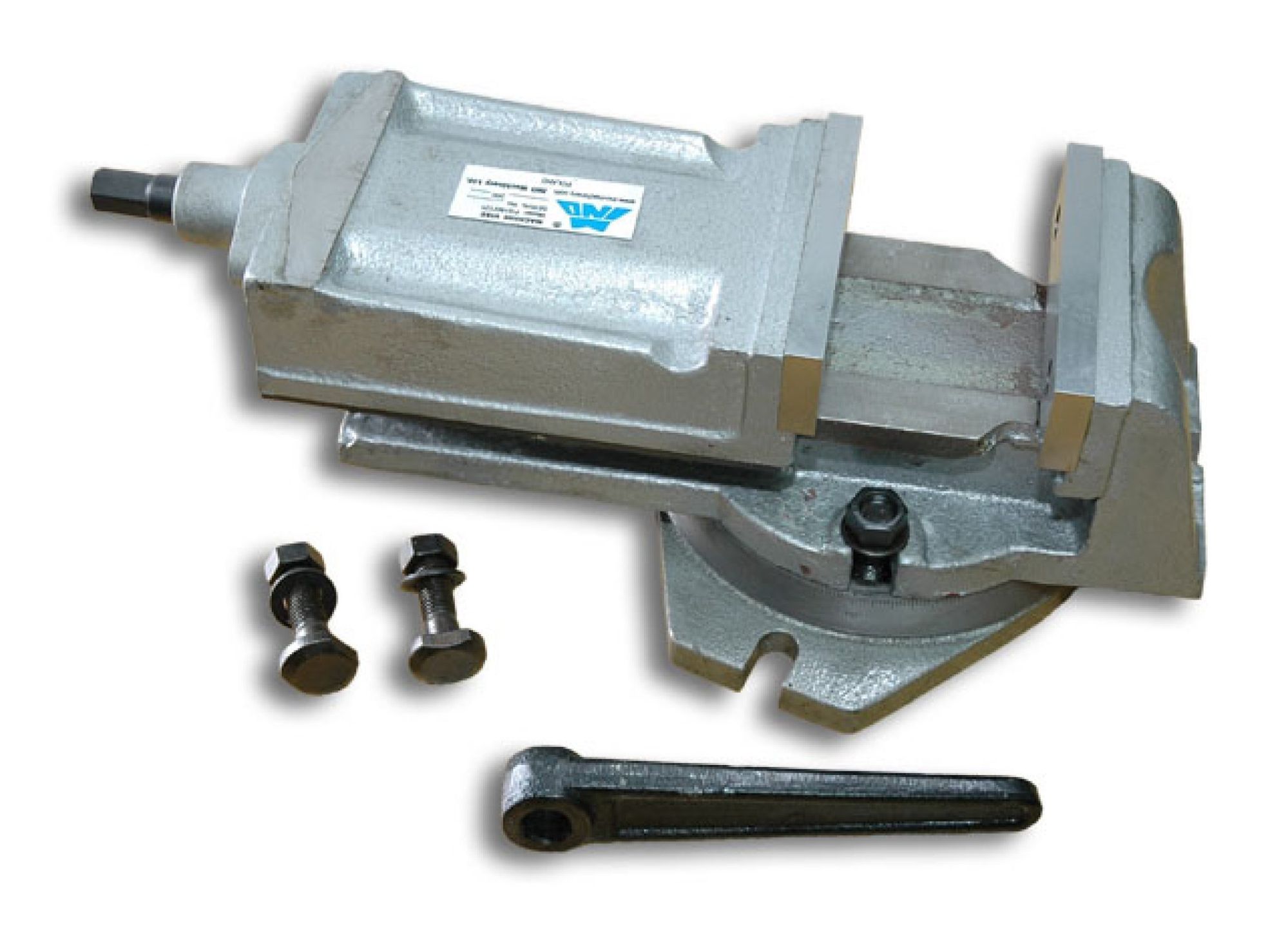

Strojní otočný svěrák FQ je určen k používání na bruskách, frézkách, vrtačkách, apod.
Je vyroben z vysocejakostní litiny.
Obsahuje otočnou základnu se stupnicí 360° po 1°
Základna a pohyblivá čelist je vyrobena z vysocejakostní litiny o vysoké trvanlivosti.
Upínací šoub je zhora zabezpečen před znečištěním a třískami.
Je možná demontáž otočné základny.
Při výměně vložek čelistí se musí po upevnění mechanicky obrobit pracovní povrch vložek, aby byly opět dosaženy parametry přesnosti uvedeny v technické dokumentaci.
| Parametr | Hodnota | Jednotka |
|
|---|---|---|---|
| Šíře čelistí (S) | 125 | mm | |
| Rozevření čelistí (amax) | 100 | mm | |
| Výška čelistí (h) | 40 | mm | |
| Výška těla (H1) | 92 | mm | |
| Celková výška (H) | 125 | mm | |
| Šířka podstavy (A) | 165 | mm | |
| Celková minimální délka(Lmin) | 295 | mm | |
| Délka těla (L1) | 285 | mm | |
| Šířka vodící drážky (D) | 14 | mm | |
| Upínací síla | 2500 | daN | |
| Hmotnost | 16 | kg |
svěrák - 1 ks.
otočná základna - 1 ks.
základna - 1 ks.
upínací šroub - 2 ks.
ustavující kameny - 2 ks.
