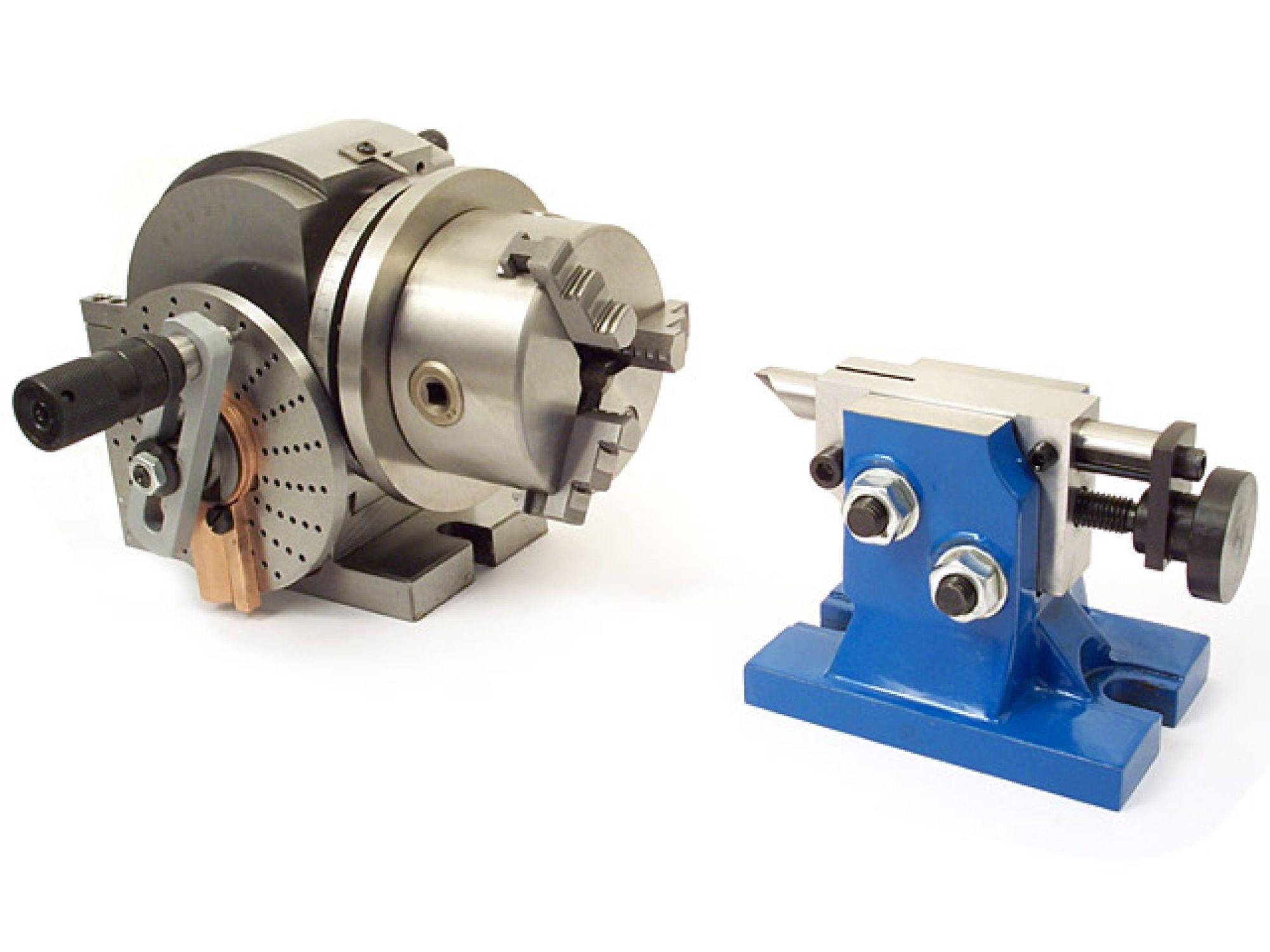

DELIACI HLAVA POLOUNIVERZÁLNA (DM2730)

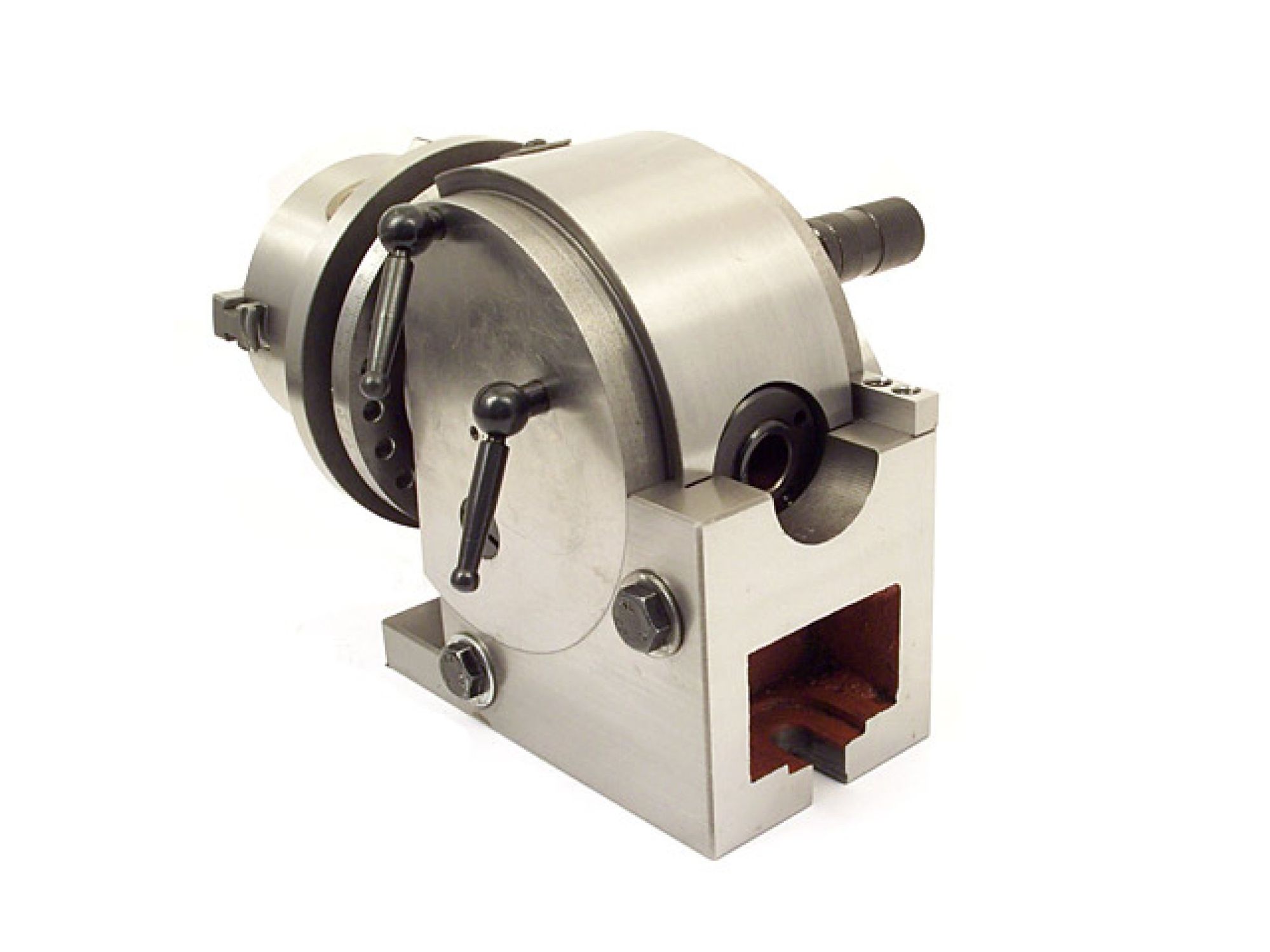

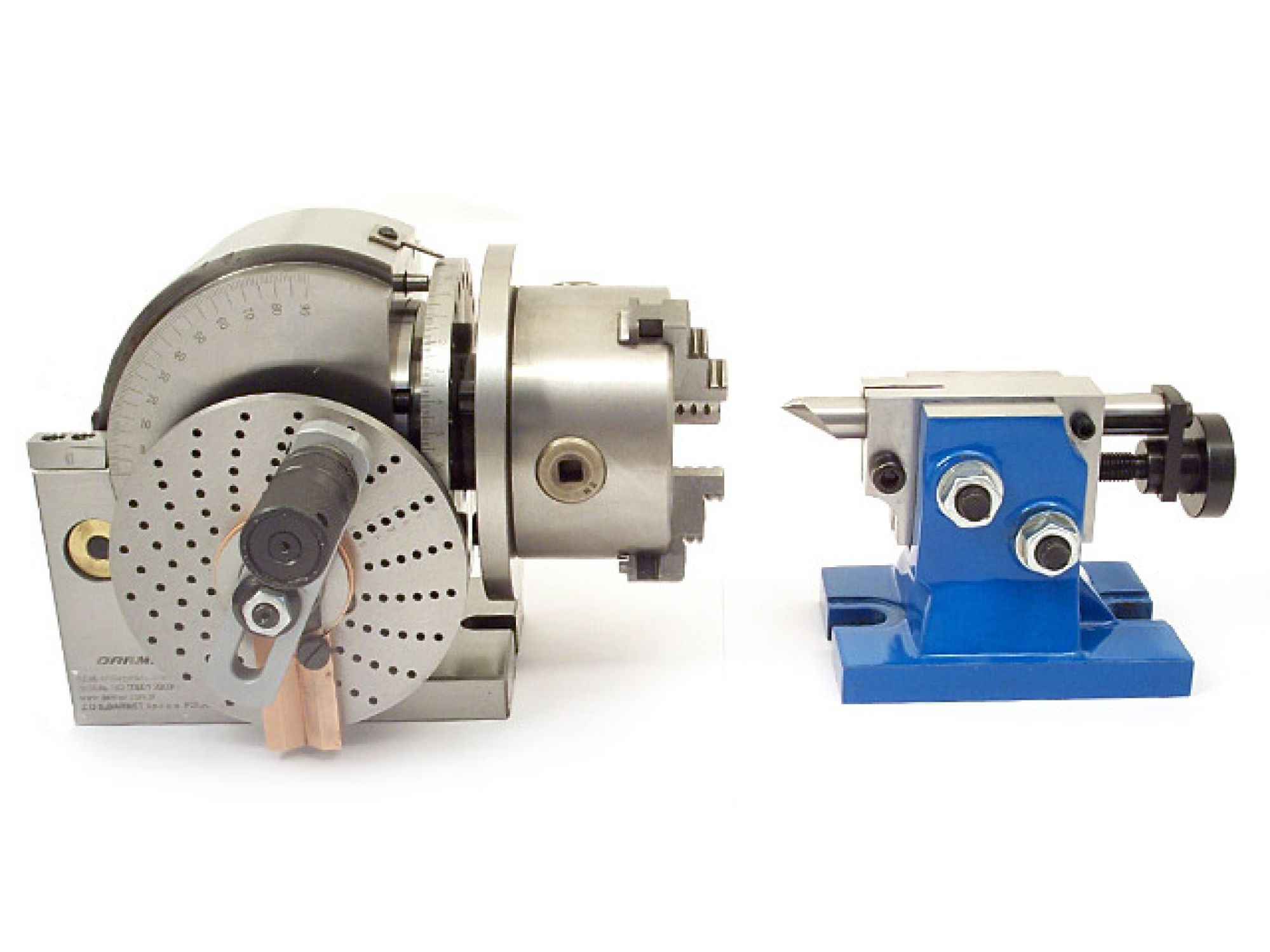

Polouniverzální dělicí hlava (DM2730)

Vlastnosti a použití:

• Polouniverzální dělící patří k jednoduchým typům a je využívána k přímému a nepřímemé dělení. Výbava neumožňuje diferenciální dělení ani frézování spirálových drážek. Konstrukce je však identická s univerzální dělící hlavou.

• Kotouč pro přímé dělení má 24 otvorů a je určen k dělení na 2, 3, 4, 6, 8, 12 a 24 částí.

• Při použití obsažených kotoučů je možné nepřímé dělení na jakýkoliv počet dílů od 2-50 a na omezený počet dílů do 380.

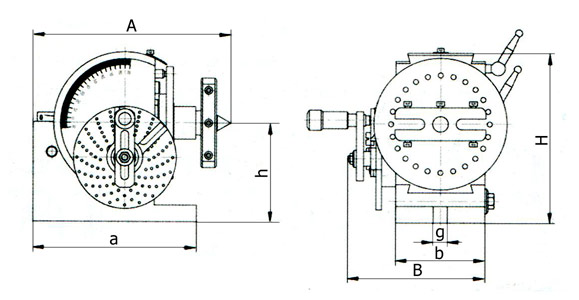

Technické parametry dělicí hlavy:

Parametr	Hodnota	Jednotky
A	197	mm
B	150	mm
H	175	mm
h	100	mm
a	160	mm
b	90	mm
g	14	mm
Kužel Morse	3

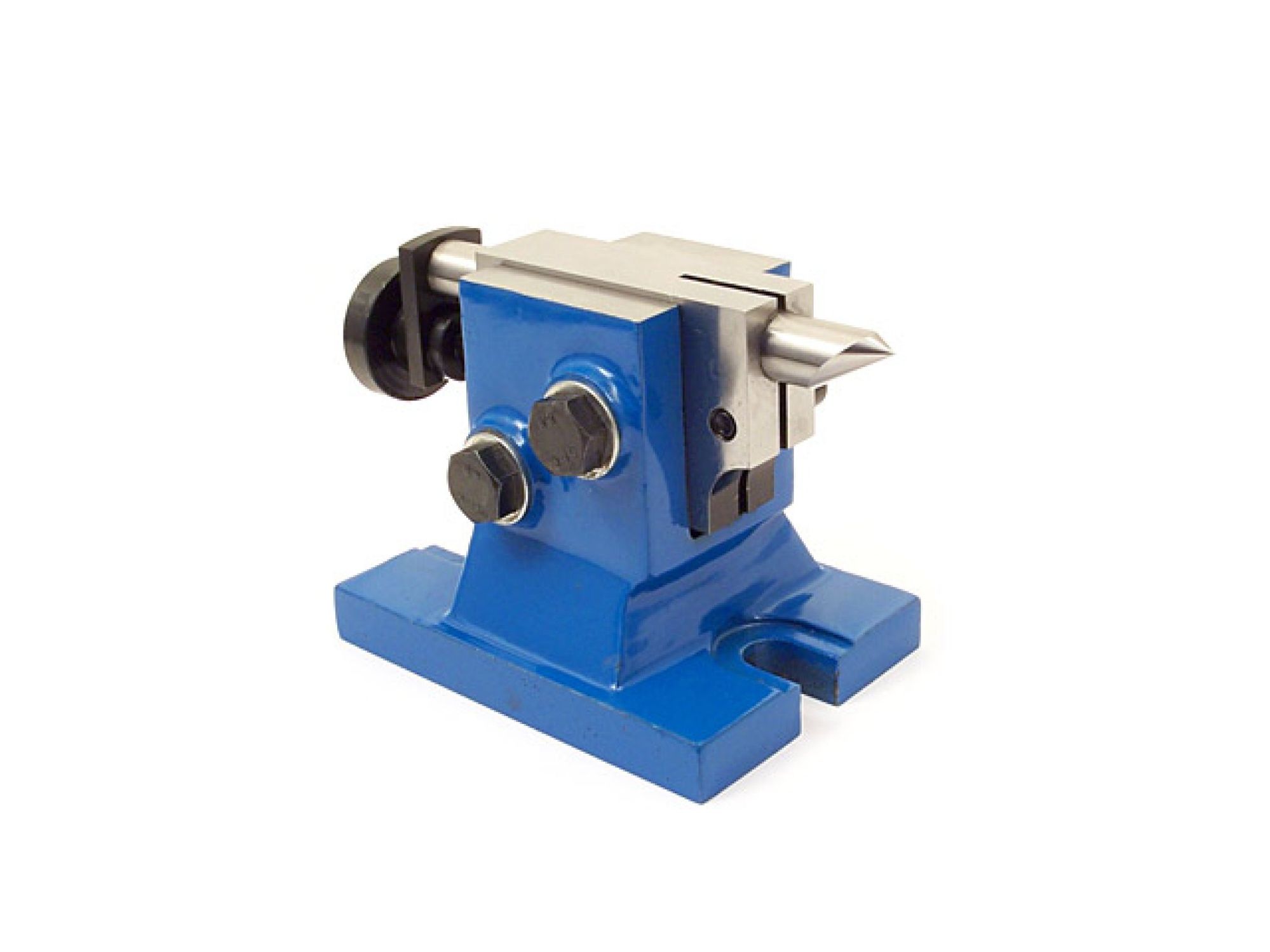

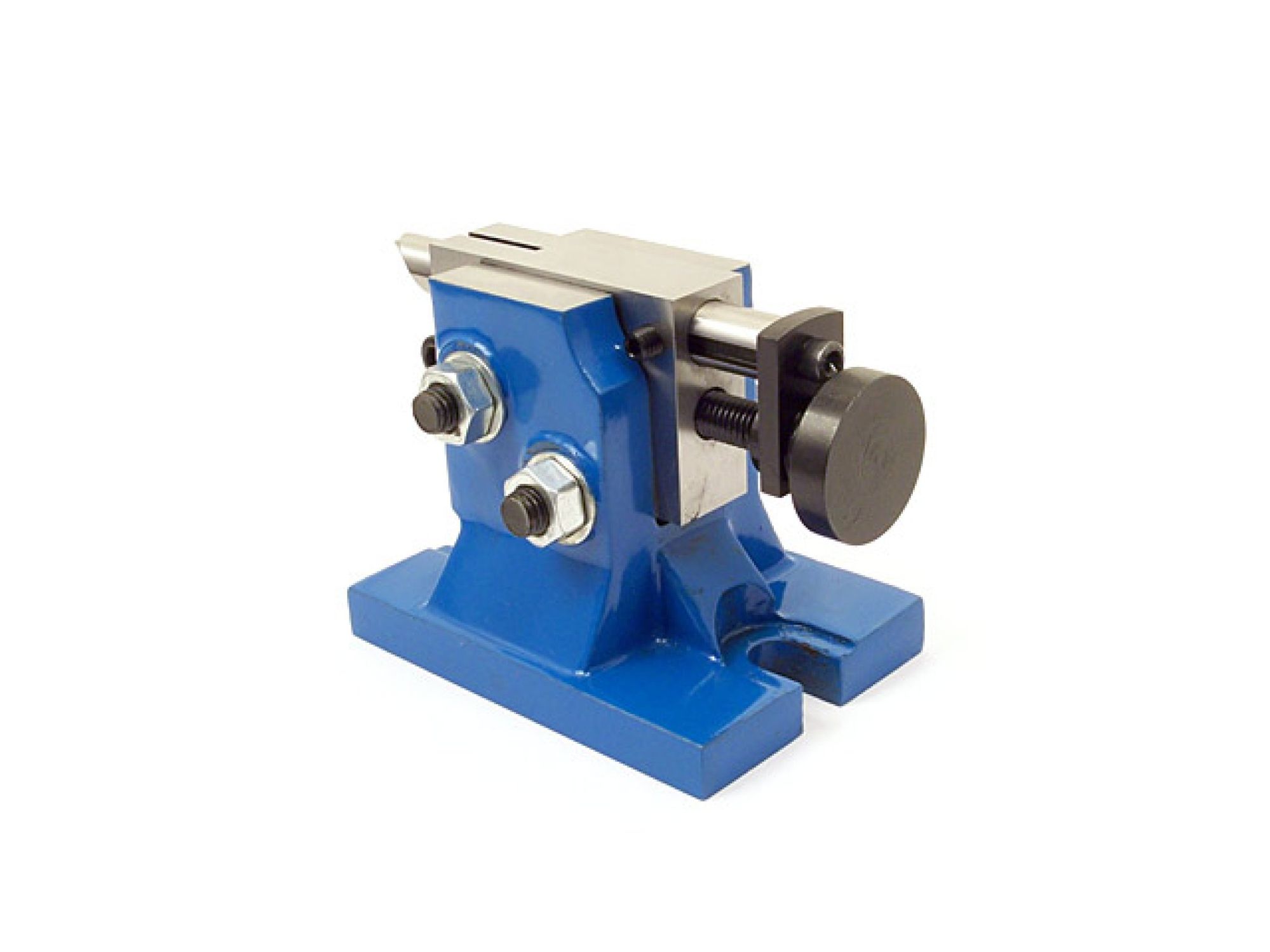

Technické parametry koníka:

Parametr	Hodnota	Jednotky
A1	167	mm
B1	88	mm
H1	107	mm
h	100	mm
a1	131	mm
b1	90	mm
g1	14	mm

Dělicí kotouče:

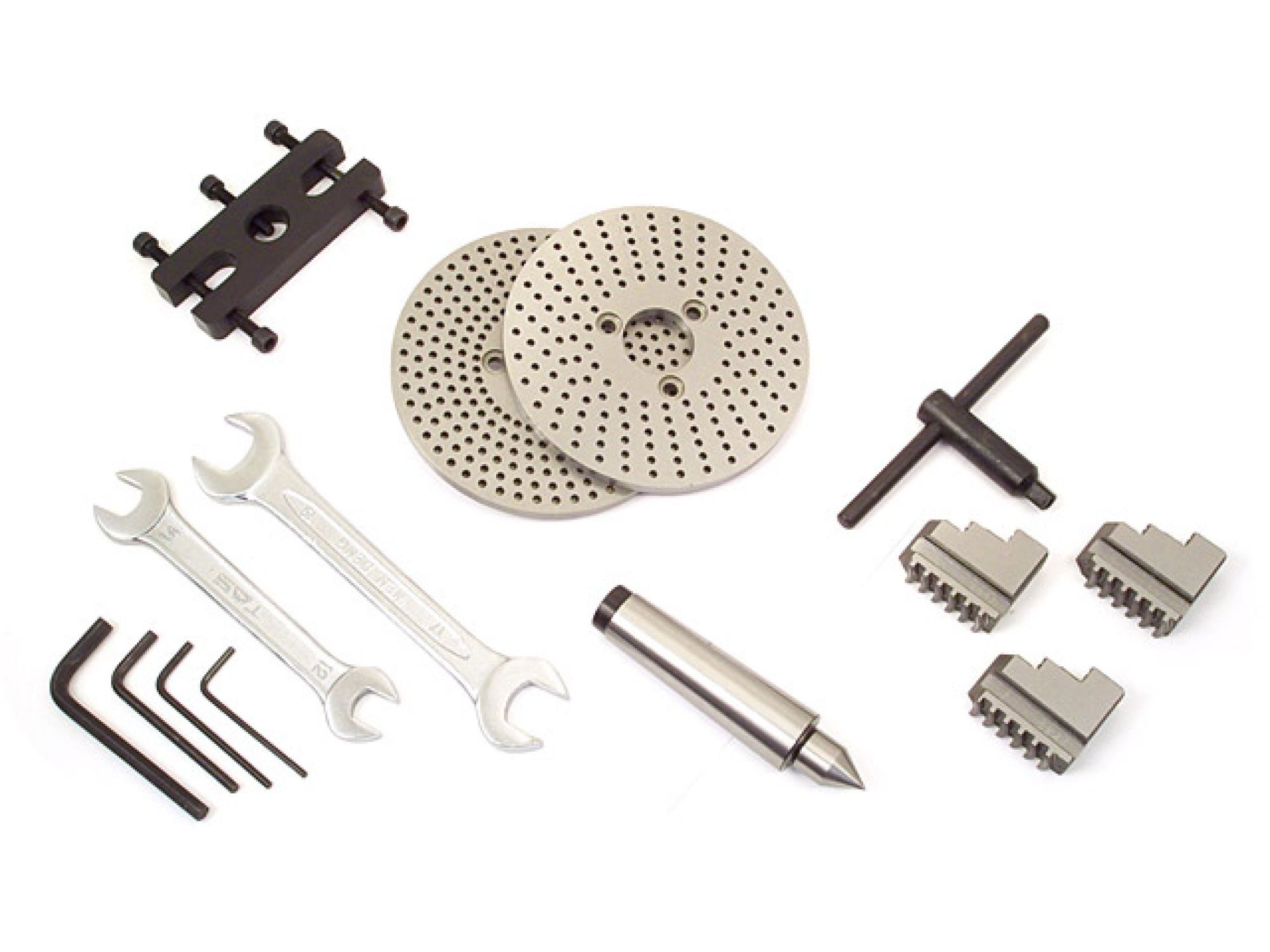

Vybavení:

dělicí hlava - 1 ks
konik - 1 ks
dělicí kotouče - 3 ks
soustružnické sklíčidlo 100mm - 1ks
vnitřní čelisti - 1 ks
vnější čelisti - 1 ks
soustružnický hrot - 1 ks
