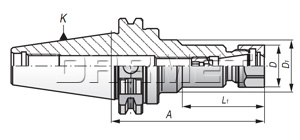

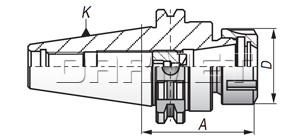

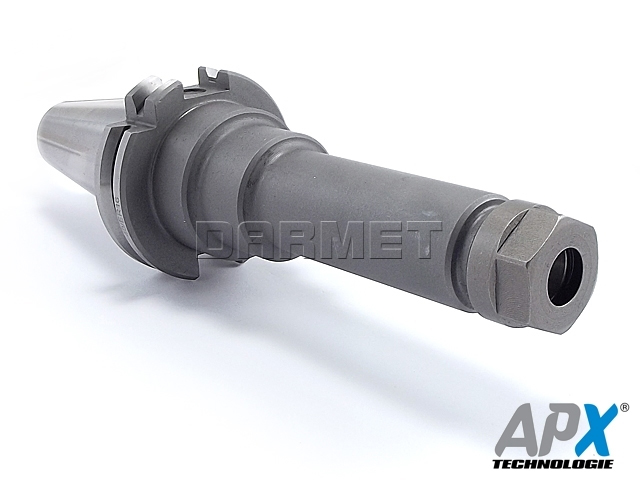

Kleštinové sklíčidla (pro ER kleštiny DIN6499) pro nástroje s válcovou stopkou,DIN-ER,APX(7617)/DIN-ERS,APX(7617-S)

K (7:24)	ER	A	Rozpětí	D	Váha (kg)	Kód:
DIN 69871-A, 7617


30	ER16	60	2-10	32	0,6	DIN30.A60.ER16	M10
30	ER32	60	2-20	50	0,9	DIN30.A60.ER32	M18
30	ER32	110	2-20	50	0,9	DIN30.A110.ER32	M22
40	ER20	70	1-13	35	1,0	DIN40.A70.ER20	M12
40	ER20	100	1-13	35	1,2	DIN40.A100.ER20	M12
40	ER25	60	2-16	42	1,5	DIN40.A60.ER25	M18
40	ER32	70	2-20	50	1,8	DIN40.A70.ER32	M22
40	ER32	100	2-20	50	1,4	DIN40.A100.ER32	M22
40	ER32	130	2-20	50	1,2	DIN40.A130.ER32	M22
40	ER40	70	3-26	63	1,2	DIN40.A70.ER40	M28
50	ER32	70	2-20	50	3,6	DIN50.A70.ER32	M22
50	ER32	130	3-26	50	4,7	DIN50.A130.ER32	M22
50	ER40	80	3-26	63	4,2	DIN50.A80.ER40	M28
50	ER40	130	3-26	63	5,0	DIN50.A130.ER40	M28

Příslušenství
	Kleštinový systém		Upínací matice ER		šroub VDI		klíč

_PARAMETRY	_{SK 30}	_{SK 40}	_{SK 50}
NORMY DIN 69871-A

a	3,2	3,2	3,2
bh12	16,1	16,1	25,7
d1	31,75	44,45	69,85
d2	M12	M16	M24
d3	13	17	25
d5	59,30	72,30	107,25
d6	50,00	63,55	97,50
d7	44,30	56,25	91,25
d8max	45	50	80
f1	11,1	11,1	11,1
f2	35	35	35
f3	19,1	19,1	19,1
L1	47,80	68,40	101,75
L2	5,5	8,2	11,5
L3	24	32	47
L4	33,5	42,5	61,5
L5	15,0	18,5	30,0
L6	16,4	22,8	35,5
L7	19,0	25,0	37,7
