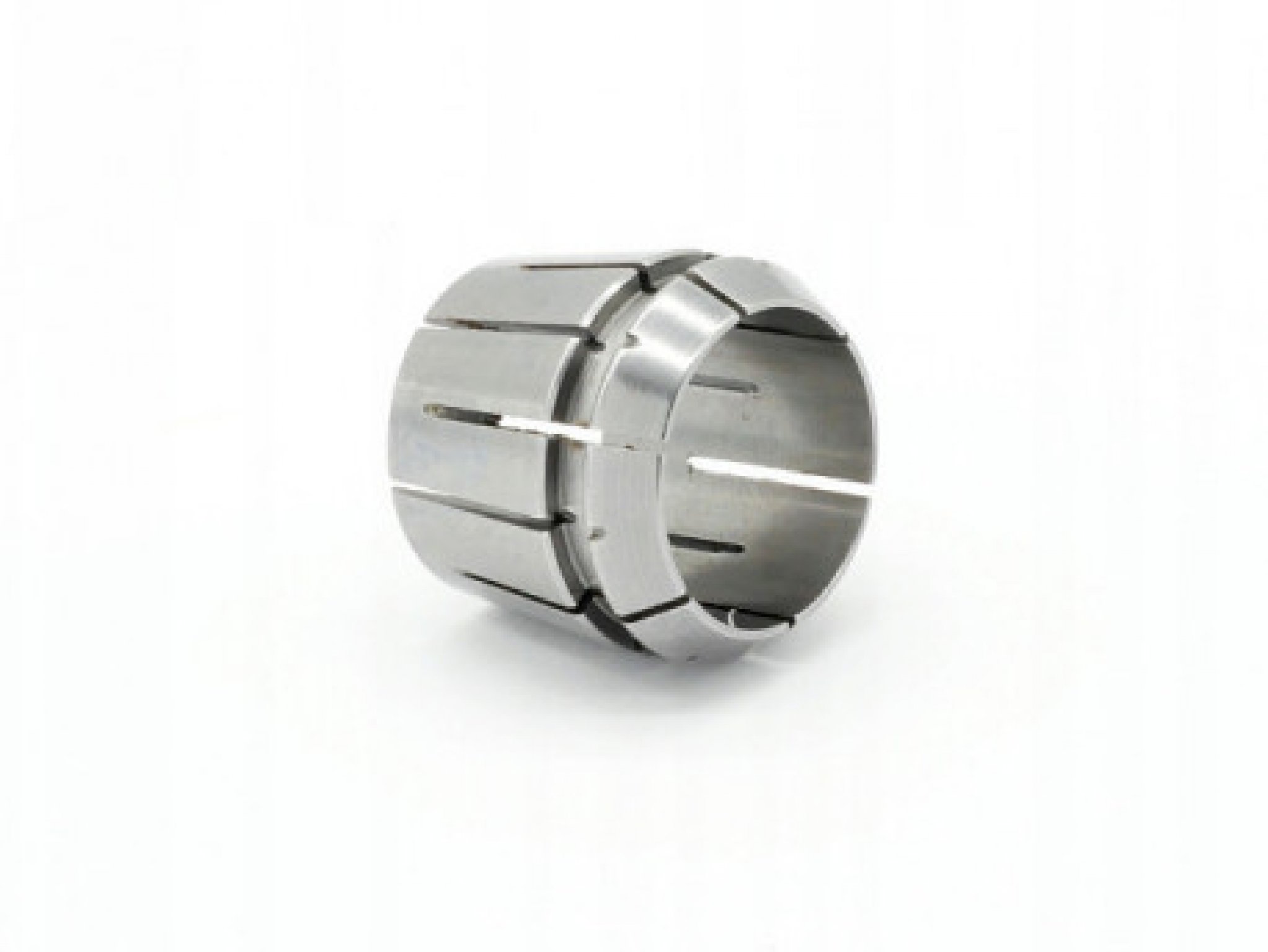

Kleština ER20 pro upínání nářadí s válcovou stopkou.
Obvodová házivost 0,02 mm.
Kleštiny ER třídy PREMIUM se vyznačují vysokou kvalitou zpracování, přesností a estetikou. Dodávají se ve dvou třídách: standardní ST s maximálním axiální házivostí do 15 μm a vybrané vysoce přesné HP s axiální házivostí pod 5 μm (0,005 mm).
Kleština ER DIN 6499B pro upínání nářadí s válcovou stopkou
Kompatibilní s maticemi ER20.
Rozsah upnutí: 14 - 13,8 mm.
Technické informace:
Parametr
Hodnota
Jednotky
d
14
mm
D
21
mm
L
34,5
mm
Montáž kleštin v upínacích maticích:
Montáž kleštiny do upínací matice
Správně nasazená kleština
Demontáž kleštiny
Pro správnou montáž ER kleštin musíte:
Kleštinu vložit pod úhlem do matice, opatřené excentrickým kroužkem, Zcela ji zasuňte v místech, kde je kroužek „nejsilnější (obr.A)
Kleštinu jednoduše dotlačte. Můžete si pomoci mírným otáčením kleštiny
Vložte nástroj do kleštiny a matici přišroubujte na upínač. Na utažení používejte k tomu určený klíč pro kleštiny
Při vytahování kleštiny ER, postupujte opačným způsobem, tj. prázdnou kleštinu zešikma vytáhněte z matice směrem od nejtenčí části excentrického kroužku v matici. Opět si můžete pomoci otáčením kleštiny. (obr.
